Fonctionnement de la JVM

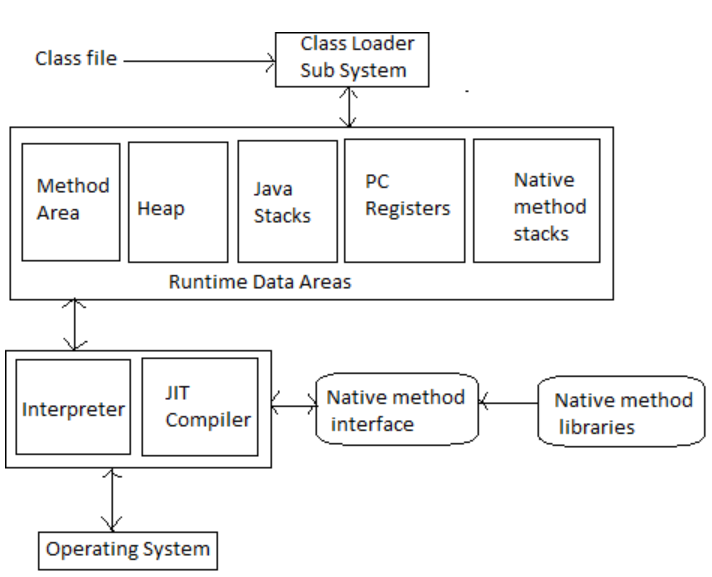

Ce schèma vient du site anglais javatbrains.blogspot.com

Vue d’ensemble du schéma

On peut découper ce schéma en 4 grandes zones

• Class Loader Subsystem
• Runtime Data Areas (mémoire)
• Execution Engine (Interpreter + JIT)
• Native Interface + OS

On va les analyser dans l’ordre logique d’exécution.

Il faut bien comprendre qu’une application Java sera exécutée dans n’importe quel environnement, mais, étant donné que la JVM, JRE et JDK sont tous dépendants de la plate-forme. L’affichage (fenêtres, design, boutons, listes,…) pour Linux, unix, mac, solaris ou Windows sera différent.

Class Loader Subsystem

Rôle : Il charge les fichiers .class en mémoire. Il charge les classes déjà compilées par le compilateur javac qui n’est pas intégré à la JVM.

Étapes internes :

1. Loading : lecture du bytecode
2. Verification : vérifie la validité
3. Linking : prépare les références
4. Initialization : initialise les blocs statiques

Important : La JVM ne charge pas tout au démarrage, elle charge les classes à la demande.

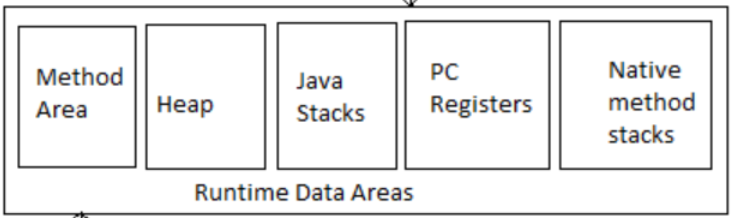

Runtime Data Areas (Zone de mémoire d’exécution)

Nous avons :

• Method Area (Zone des méthodes)
• Heap (Tas)
• Java Stacks (Pile)
• PC Registers (Registre)
• Native method stacks (méthodes natives)

C’est la mémoire de travail de la JVM.

Method Area (Zone des méthodes)

Elle contient :

• Structure des classes
• Méthodes
• Variables statiques
• Constantes

C’est la mémoire des définitions.

Heap (Tas)

Elle contient tous les objets créés avec le mot-clé new.

Exemple :

Client client123 = new Client();

L’objet client123 de type Client ira dans le Heap.

Le Heap est partagé entre tous les threads (processus) que nous ne détaillerons pas ici.

Java Stacks (Pile Java)

Chaque thread possède sa propre pile. En fait, c’est dans cette pile que seront stockés les données et variables des méthodes.

Elle contient :

• Variables locales
• Paramètres
• Appels de méthodes

Exemple :

int nombre = 10;

nombre est stockée dans la stack.

PC Registers

Chaque thread (processus) possède un PC Register. Il indique quelle instruction est en train d’être exécutée.

On peut le comparer cela au Program Counter d’un processeur. Ce sont les registres qui contiennent les adresses mémoire des instructions des méthodes. S’il y a 2 méthodes, 2 registres seront utilisés pour suivre les instructions des méthodes.

Native Method Stacks

Utilisé quand Java appelle du code natif (C/C++).

Exemple :

System.arraycopy(...)

Certaines méthodes sont implémentées en natif.

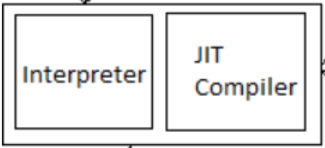

Execution Engine (Interpreter et JIT Compiler)

C’est le moteur d’exécution.

• Interpreter : Il lit le bytecode instruction par instruction.

• Avantage : simple et portable

• Inconvénient : plus lent

• JIT Compiler (Just-In-Time) : Il optimise le code pendant l’exécution.

Si une méthode est appelée souvent : Elle est compilée en code machine natif.

Intérêt : Très rapide et optimisé pour la machine locale

C’est ce qui rend Java performant.

Native Method Interface (JNI)

Cela permet d’appeler du code écrit en C/C++ et d’accéder à des bibliothèques système (Native method interface ↔ Native method libraries).

JNI = Java Native Interface.

Operating System (OS)

Operating System (OS) sur lequel la JVM tourne. Le JIT génère du code machine adapté à cet OS.

Flux complet d’exécution

1. fichier .class est chargé.
2. classes sont vérifiées.
3. La mémoire est organisée (Heap, Stack, etc.).
4. L’interpréteur commence à exécuter.
5. Le JIT compile les parties fréquentes.
6. Le GC nettoie le Heap.
7. Si nécessaire, JNI appelle des bibliothèques natives.
8. Le système d’exploitation exécute le code natif.

Conclusion

La JVM est une couche intermédiaire qui :

• Charge les classes
• Organise la mémoire
• Exécute le bytecode
• Optimise avec le JIT
• Gère automatiquement la mémoire
• Permet l’appel de code natif

C’est elle qui rend Java portable !

• On récapitule sous forme de tableau :

Élément	Fonction
Class Loader	Charge les classes
Heap	Stocke les objets
Stack	Stocke les appels
PC Register	Suivi des instructions
Interpreter	Exécution simple
JIT	Optimisation dynamique
JNI	Pont vers C/C++
OS	Exécution finale

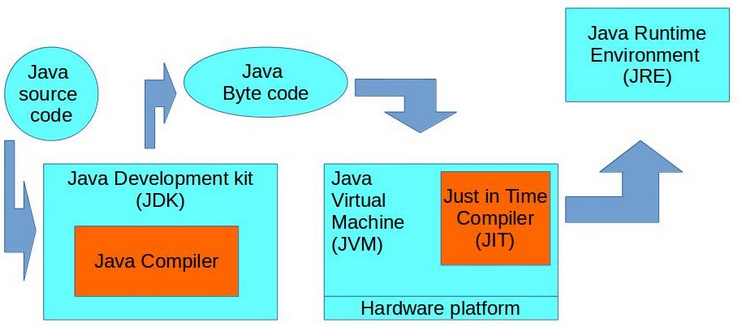

Et voici un schéma simplifié du processus :
